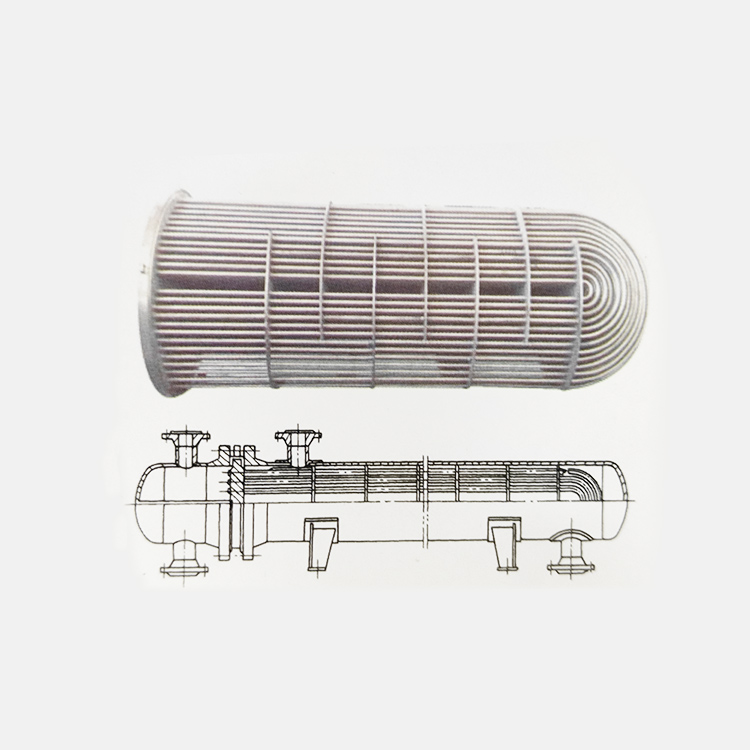

一、概述
U型管式換熱器只有一個管板，管程至少為兩程，管束可以抽出清洗，管子可以自由膨脹。其缺點是管子內壁清洗困難，管子更換困難，管板上排列的管子少。
二、特點
U型管式換熱器結構緊湊，體形小，節省站房用地面積和建筑高度占地面積為一般管殼式換熱器的1 /2左右，高度可降30~40%) 。節省建筑投資，便于設計布置，同時運行操作方便；
換熱性能好，熱媒出口溫度低，熱能利用率高，節能效果好。傳熱系數高，節省換熱面積，汽水換熱器的傳熱系數K值)比板式汽水換熱器的實際使用傳熱系數大一倍左右，換熱面積可減少40-60%。
水力特性好，熱媒和被加熱水的流動阻力小，節能效果好。U型管汽水換熱器排出的凝結水溫度低(在65°C-80°C) 以下，無漏汽損失，管道系統簡單，散熱損失小。
U型管換熱器的管間間距比一般管殼式換熱器的管間間距大，每個換熱單元的尺寸和重量較小，便于維護清洗。
