概述
固定管板式換熱器的兩端管板和殼體制成一體，當兩流體的溫度差較大時，在外殼的適當位置上焊上一個補償圈(或膨脹節)。當殼體和管束熱膨脹不同時，補償圈發生緩慢的彈性變形來補償因溫差應力引起的熱膨脹。

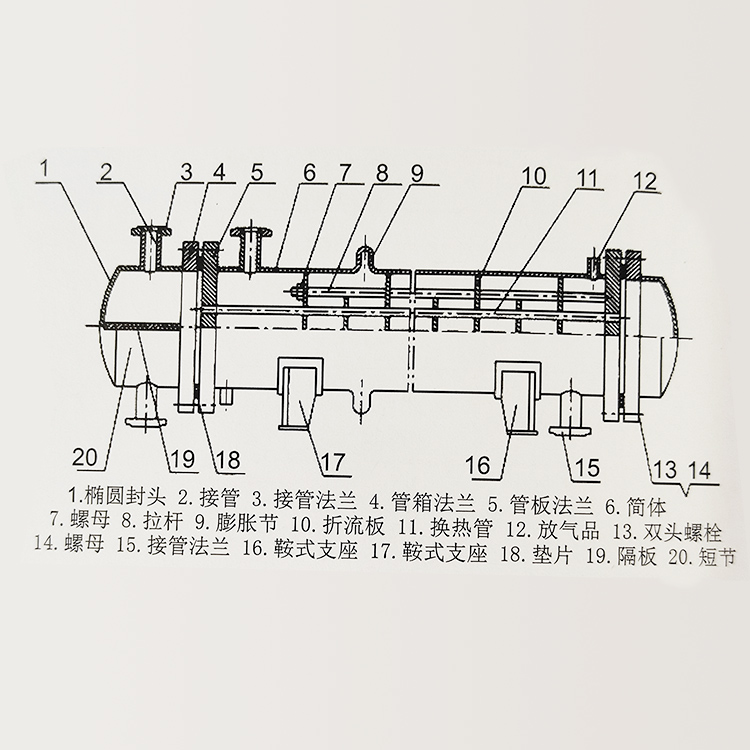

固定管板式換熱器主要有外殼、管板、管束、封頭壓蓋等部件組成。固定管板式換熱器的結構特點是在殼體中設置有管束，管束兩端用焊接或脹接的方法將管子固定在管板上，兩端管板直接和殼體焊接在一起，殼程的進出口管直接焊在殼體上，管板外圓周和封頭法蘭用螺栓緊
固，管程的進出口管直接和封頭焊在一起，管束內根據換熱管的長度設置了若干塊折流板。這種換熱器管程可以用隔板分成任何程數。
這類換熱器的結構比較簡單、緊湊、造價便宜，但殼程清洗困難，對于較臟或有腐蝕性的介質不宜采用。此種換熱器管束連接在管板上，管板分別焊在外殼兩端，并在其上連接有頂蓋，頂蓋和殼體裝有流體進出口接管通常在管外裝置一系列垂直于管束的擋板。同時管子和管板與外殼的連接都是剛性的，而管內管外是兩種不同溫度的流體。因此，當管壁與殼壁溫差較大時，由于兩者的熱膨脹不同，產生了很大的溫差應力，以至管子扭彎或使管子從管板上松脫，甚至毀壞換熱器。為了克服溫差應力必須有溫差補償裝置，一般在管壁與殼壁溫度相差50℃以上時，為安全起見，換熱器應有溫差補償裝置。但補償裝置(膨脹節)只能用在殼壁與管壁溫差低于60~70℃和殼程流體壓強不高的情況。一般殼程壓強超過0.6Mpa時由于補償圈過厚，難以伸縮，失去溫差補償?shù)淖饔镁蛻?yīng)考慮其他結構。
